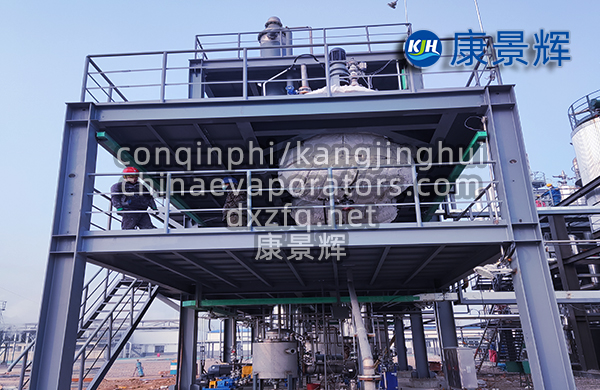

一、雜鹽廢水蒸發結晶系統工藝流程

1.預處理：雜鹽廢水首先進入調節池進行均質處理，使水質穩定。然后依次經過一級、二級、三級預處理單元，去除廢水中的部分雜質和污染物，為后續的蒸發結晶過程創造良好的條件。

2.膜濃縮：經過預處理的廢水進入膜濃縮單元，包括低壓濃縮單元、中壓濃縮單元、第一高壓濃縮單元和第二高壓濃縮單元。通過多級膜濃縮，進一步提高廢水的濃度，減少后續蒸發結晶的負荷。

3.納濾分鹽：濃縮后的廢水進入納濾分鹽單元，利用納濾膜的分離作用，將廢水中的高價無機鹽離子截留在濃水側，一價無機鹽離子透過納濾膜進入產水側，實現鹽的初步分離。

4.蒸發結晶：

一次蒸發結晶：納濾分鹽后的納濾產水經過高壓反滲透工藝進一步濃縮后，與冷凍結晶得到的冷凍脫硝母液混合，進入多效蒸發結晶設備進行一次蒸發結晶，得到硫酸鈉晶體。

二次蒸發結晶：一次蒸發結晶后的母液和冷凍結晶得到的二次母液進入MVR蒸發結晶設備進行二次蒸發結晶，得到氯化鈉晶體。

5.母液處理：二次蒸發結晶后的母液富集了廢水中的多種可溶無機鹽離子，在干化設備中蒸發得到固體混合雜鹽。

6.凝結水回收：蒸發結晶過程中產生的凝結水被回收至再生水池，可作為再生水回用。

二、雜鹽廢水蒸發結晶系統技術參數

1.一次蒸發結晶溫度：90～100℃。

2.冷凍結晶溫度：10～5℃。

3.二次蒸發結晶溫度：80～90℃。

4.蒸發率：一次蒸發結晶蒸發率為60％～70％，二次蒸發結晶蒸發率為75％～85％。

5.進料總流量：高濃鹽水B和二次母液進料總流量5.0m3/h。

6.晶體純度：得到的Na?SO?晶體的純度以質量計為98％以上，NaCl晶體的純度以質量計為98％以上。

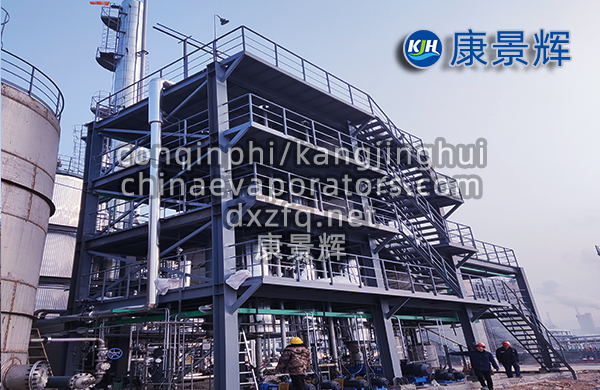

三、雜鹽廢水蒸發結晶系統選型

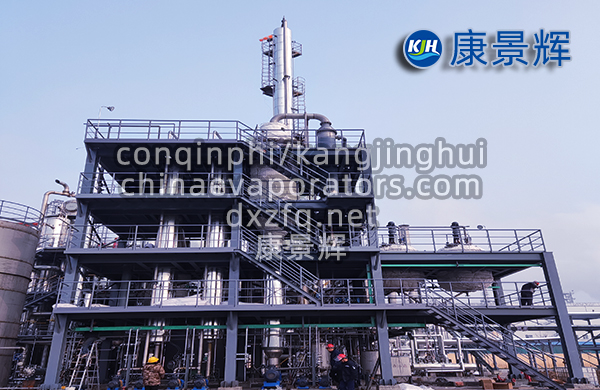

1.蒸發器：一次蒸發結晶采用多效蒸發結晶設備，二次蒸發結晶采用MVR蒸發結晶設備。

2.換熱器：雜鹽一效強制循環換熱器采用立式單管程管殼式換熱器，換熱管規格為Φ38\1.2\6000mm，換熱面積為180平方米。

3.離心機：選用臥式雙級活塞推料離心機。

四、雜鹽廢水蒸發結晶系統材質選擇

1.加熱室與分離室接觸物料的材質：選用TA2。

2.軸流泵接觸物料的材質：選用2507。

3.二次蒸汽接觸材質：選用316L。

4.生蒸汽接觸材質：選用304。

五、雜鹽廢水蒸發結晶系統效益分析

1.水資源回收：該系統水回收率高，可有效減少廢水排放，實現水資源的循環利用。

2.鹽資源回收：通過蒸發結晶，可回收高純度的硫酸鈉晶體和氯化鈉晶體，實現鹽資源的回收利用，具有一定的經濟效益。

3.節能減排：采用快速的蒸發技術和先進的設備，可降低能耗，減少二氧化碳等污染物的排放，符合環保要求。
